지진 지역 내 모듈러 찬넬 서포트 시스템 설계

내진 설비용 제품, 서비스, 소프트웨어

Hilti modular support systems MQ-41-L installation channel for medium-heavy duty applications

우리는 대규모의 지진 소식만 전해 듣습니다. 하지만 오늘도 세계 곳곳에서 지진이 발생하고 있습니다.

따라서 건설 산업 법규(NTC2008, 유로코드8)는 지진에 강한 내구성을 가진 비 구조요소와 기술적 설비를 제안하고 있습니다.

병원, 쇼핑몰, 호텔과 학교 등의 공공 시설이 해당됩니다.

지진의 물리학

Please enter alternative text here (optional)
  • 지진은 모든 방향의 파이프라인에서 부가 하중을 생성합니다.
  • 수평면(Ex,Ey)의 하중은 파이프 지지에 악영향을 미칩니다.
  • 건설법규(EC8, IBC)는 등가 정적 해석에 근거해, 지진 하중을 계산하는 간소화된 방법을 제공합니다.
  • 대다수의 건설 법규를 따라 수직 지진 하중을 고려하지 않아도 됩니다.
  • 수평 하중을 견디기 위해, 모듈러 서포트 시스템은 반드시 견고하고 수직, 수평 방향에 브레이싱 설계가 이루어지며 모재에 체결되어야 합니다.

엔지니어에게 문의

내진 설계와 건축

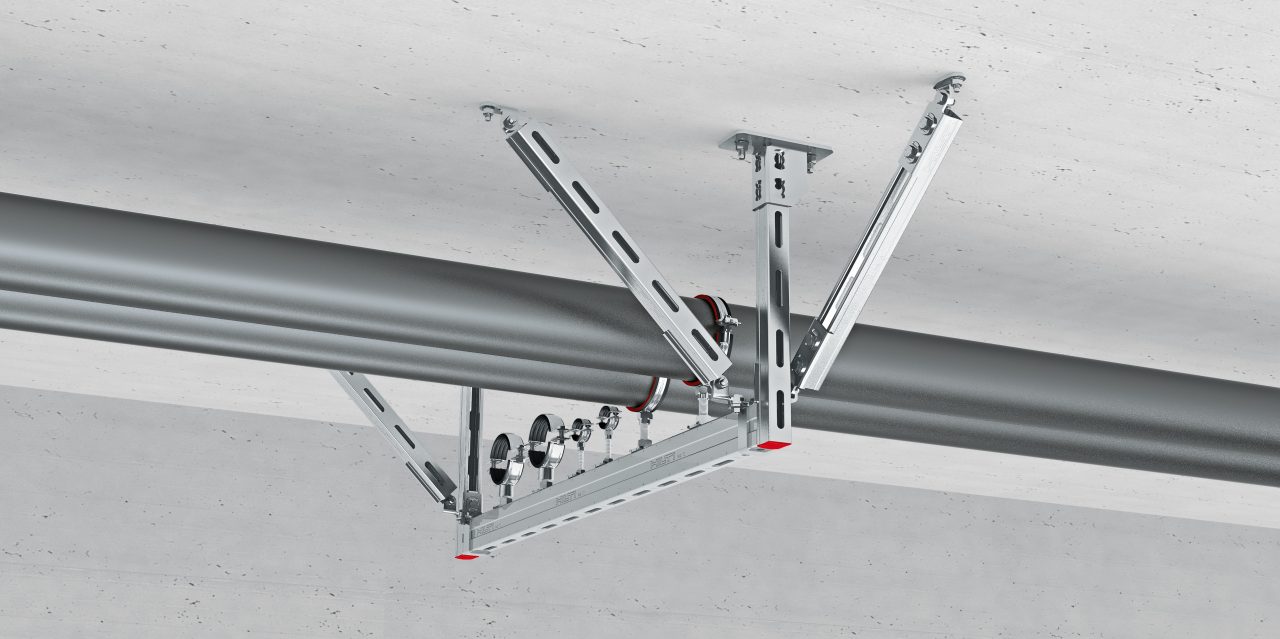

  • MQS channel/channel Trapeze

    힐티 MQS 모듈러 서포트 시스템

    힐티 연구소가 설계하고 인증한 MQS 모듈러 서포트 시스템은 지진시 횡파에 저항하기 위한 솔루션입니다. 힐티 MQ 시스템과 MQS 부품 사용으로 지진에 대비할 수 있습니다.

    상세 정보
    System MQ

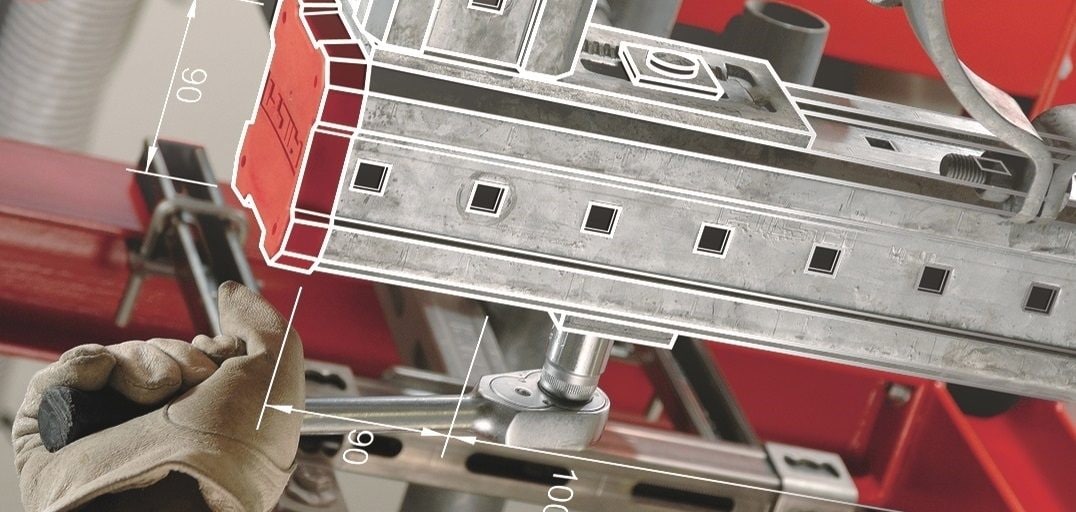

    힐티 프로피스 인스톨레이션 소프트웨어

    프로피스 인스톨레이션 소프트웨어로 3D 지진 설계와 CAD 형식으로 저장이 가능합니다. 몇 번의 클릭으로 설치 시 필요한 계산 보고서를 작성하고, 도면 및 제품 리스트를 만들 수 있습니다.

    상세 정보
    Handbuch Technical Plumbing

    내진 기술 설명서

    힐티가 제공하는 내진 기술 설명서는 기술구조사와 설계사를 위한 완벽한 도구입니다. 더욱 쉬운 기계, 전기, 환기 설비 시스템의 내진 솔루션을 위해 데이터와 정보를 제공합니다.

    상세 정보
    Engineering Support, Installations, Computer,

    엔지니어링 및 기술 서비스

    힐티 기술 서비스는 정보, 검증, 치수 입력, 드로잉, 기술 스펙 및 현장 시연 시에 적용 가능합니다. 고객분의 건축 및 설계의 적합한 내진 솔루션이 적용되도록 현장 및 사무실내에서 고객님을 지원합니다.

    상세 정보

힐티 지진 연구 및 검증

캘리포니아 대학 샌디에이고 캠퍼스와 산학협력

힐티는 자체 연구소와 검증 기관을 운영하며 세계 전역의 신뢰도 있는 파트너와 함께 일합니다.

우리는 연구와 개발에 힘을 믿습니다.

캘리포니아 대학 샌디에이고 캠퍼스 구조공학과의 파트너와 지진 검증 시험 관련 협업을 진행합니다.

세계에서 가장 큰 진동 테이블을 가지고 힐티 제품 성능 시험을 진행합니다. 매우 가슴 떨리는 순간입니다.이 진동 테이블은 리히터 규모의1:1 크기로 5층 크기의 건물이 느껴지는 진동감으로 특수 설계되었습니다.

힐티 MQS 모듈러 서포트 시스템의 혁신은 모든 부품을 내진 관련 제품으로 설계하고 연구하는 일로 흔치 않은 기회입니다.
