열 운동(온도 무브먼트) 설계법

열 역학적 팽창 설계

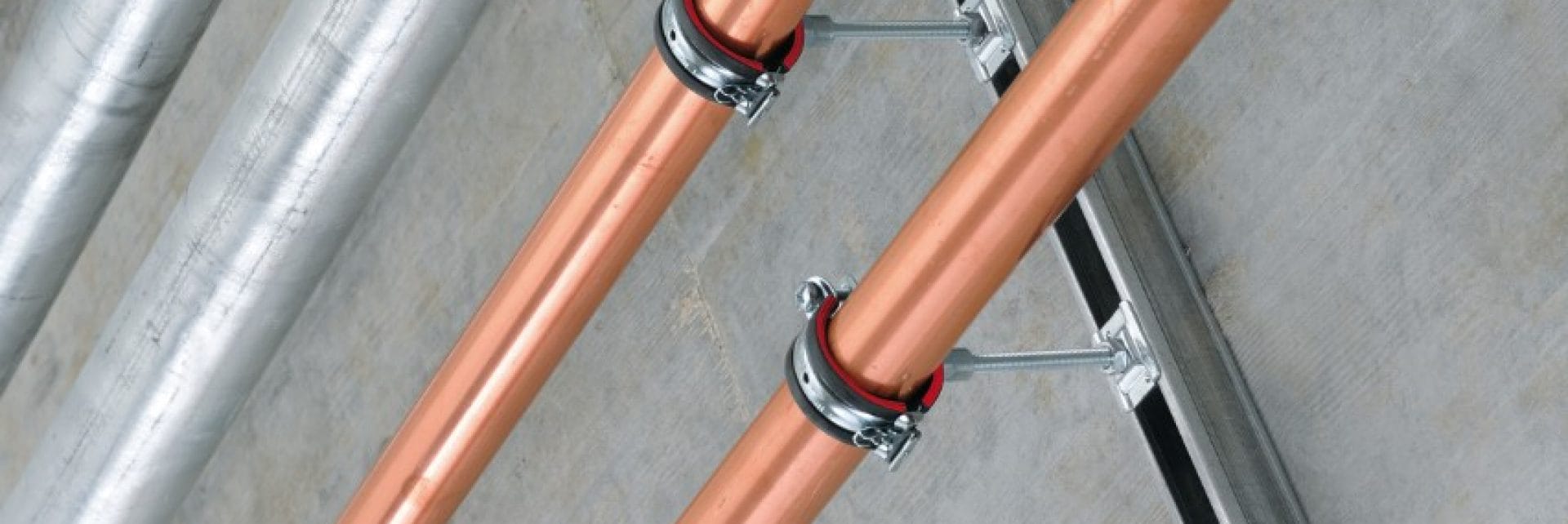

Hilti MM modular support system for light-medium duty applications

파이프 설비 건축 시에는 열 역학적 팽창을 반드시 염두에 둡니다. (특히 냉방에 쓰이는 파이프일 경우)

따라서 확장 파이프와 파이프의 작용에 따라 동일하게 힘의 분배가 가능한 파이프가 필요합니다.

열 역학적 팽창의 원인

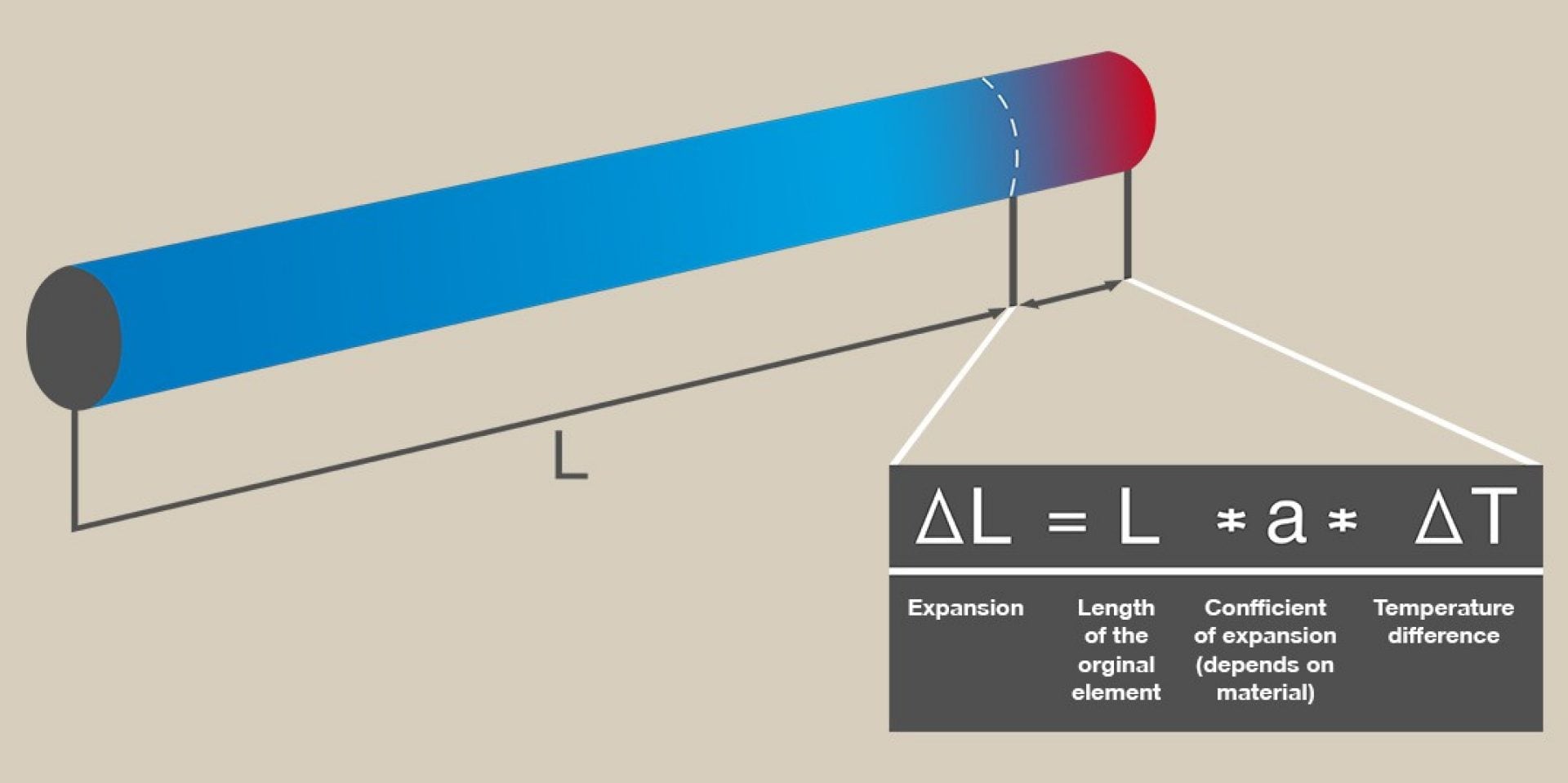

열 역학적 팽창을 야기시키는 요소

  • 파이프 섹션의 원 길이
  • 팽창 계수
  • 온도차

열팽창은 작동되는 파이프의 온도와 실외 온도 차이 때문에 발생합니다. 난방 설비업이 예를 들면 작동 온도는 약 70도 이며 보통의 실외온도는 20도 가량입니다.

How to calculate thermal expansion

퀵 링크

연관 소프트웨어

엔지니어 문의

열 팽창을 위해서는 어떤 설계를 해야할까요.

  • Druck

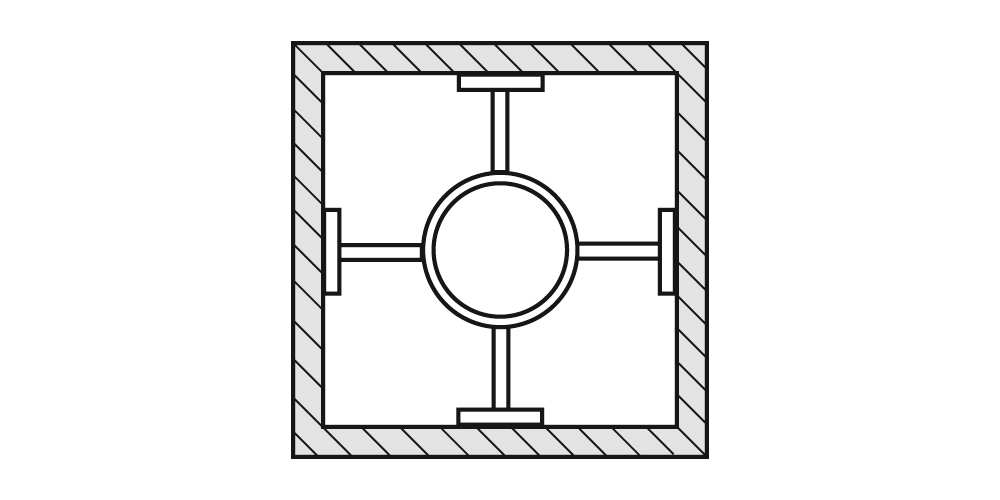

    1- 고정솔루션

    고정 솔루션은 흔들림을 방지하고 상부 구조 하중을 전달합니다. “ 제로 무브먼트” 점은 확장점을 계산하고 그 확장 작용을 예측할 수 있습니다.

    상세 정보
    Druck

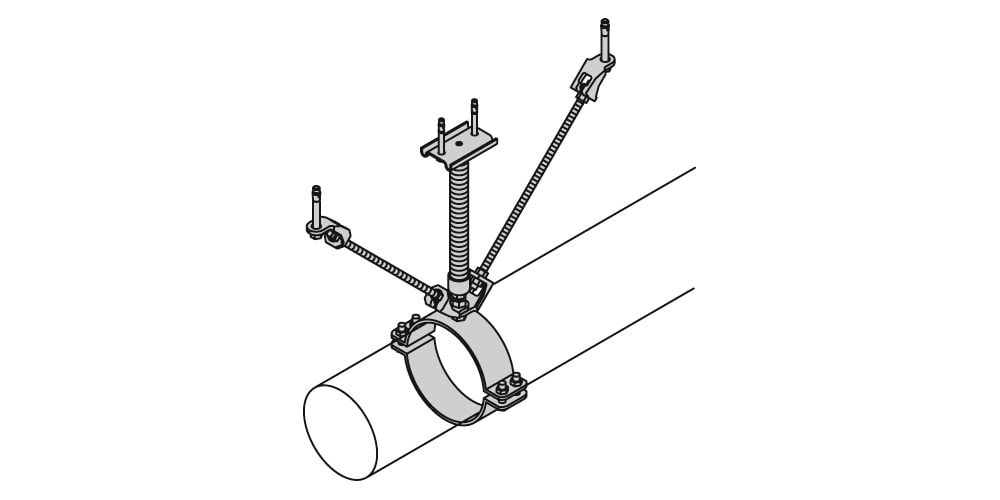

    2- 축 방향 어뎁터

    축 방향 어뎁터는 기술적으로 많이 쓰이는 설루션입니다. 단방향 유동에 대한 제어가 가능하며 기타 방향으로의 유동을 방지합니다.

    상세 정보
    Druck

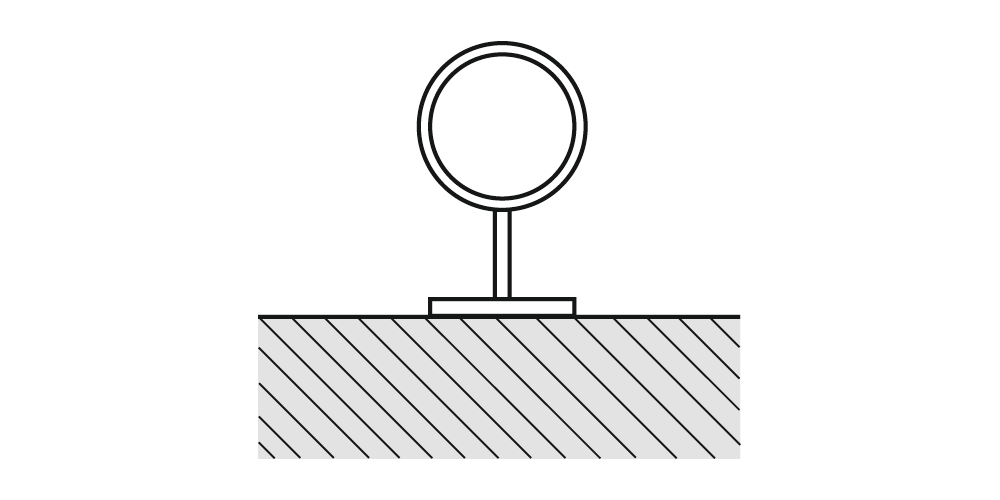

    3 – 슬라이딩 서포트

    이 기술은 파이프가 최소한의 마찰 계수를 갖게 합니다.

    상세 정보
    Druck

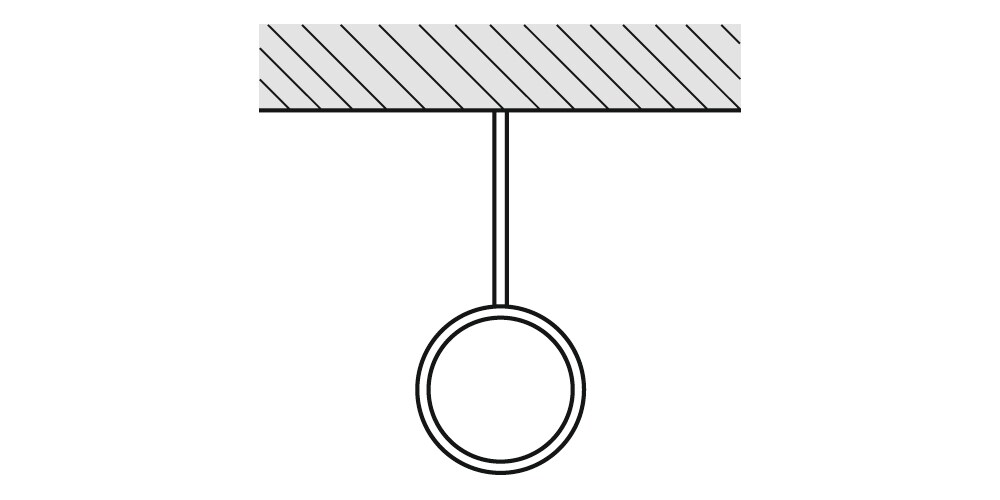

    4- 자유 이동 (프리 무브먼트)

    다방향 움직임이 있을 때 자유 이동은 진가를 발휘합니다. 지렛대 개선에 적용됩니다.

    상세 정보

열 팽창 시 설계 자문

  • 팽창의 길이를 파이프, 파이프 모재의 길이와 기온 경도의 기능으로서 계산하세요.
  • 파이프 축과 상부 채널 표면 사이에 배치가 4도 이상인지 확인해보세요. 만약 그렇다면 개선 솔루션이 필요합니다. 특정 요구 설비는 이미 확정된 배치량(배분량)에 영향을 끼침을 기억하세요.
  • 개별 솔루션에 요구되는 공간의 양을 비교하며 기본 제원 혹 기술 개선을 선택하세요.
