적응형 토크 기술이 사용 가능한 스마트 임팩 랜치

ETA 인증을 획득한 새롭게 설정 가능한 토크 시스템으로 콘크리트에 앵커 볼트 설치 해보세요

현장 검사에서 불 합격하는 주된 이유는 앵커의 토크의 부 정확성 때문입니다.

  연구 결과에서 미흡한 시공 과정이 구조 파괴의 주요 원인으로 나타났으며, 미국건설검사관협회(ACIA)에서는 현장 검사에서 불합격하는 큰 이유가 과하거나 부족한 토크 때문이라고 밝혔습니다.

  사용한 공구가 앵커에 적정한 토크값을 주기 어렵다면 이런 결과는 당연할 겁니다. 앵커를 정확하게 설치하려고 할 때 선택할 수 있는방법은 시간이 많이 걸리고 부정확한 토크 렌치와 다루기 힘든 토크바나, 전동 임팩트 렌치 뿐이라면 결과적으로 빠르게 작업을 끝낼 수 있지만 안전성과 정확도는 떨어질 것입니다.

이제 힐티의 AT(설정 가능 토크 조절) 시스템을 사용하여 정확한 시공을 해보세요!

시연 요청 하기
설정 가능 토크 시스템

AT 시스템의 4가지 구성요소:

・SIW 6AT-A22 무선 임팩트 렌치: 힐티 SIW 22-A 무선 임팩트 렌치와 생김새가 비슷하며 유사하게 작동하지만 지능형 전자장치, 더 단단한 앞부분(복스), 좁은 공간에서도 작업 가능한 날렵한 전면부 등을 갖추고 있습니다.

・SI-AT-A22 모듈은 임팩트 렌치와 배터리 사이에 삽입하는 초경량 소형 제품으로 SIW 6AT-A22의 데이터를 수집하여 앵커의 올바른 설치 유무를 저장합니다.

・힐티 소프트웨어로 SI-AT-A22 작업 기록을 PC로 전송하여 상세 설치 내역서를 생성하는 데 사용할 수 있습니다.

・균열 혹은 비균열 콘크리트에 사용하는 힐티 HST3 확장 앵커용 소모품입니다.  무균열 콘크리트에 사용 가능한 힐티의 HSA 앵커.

AT 지원 공구에는 앵커의 토크가 ETA 및 ICC-ESR 승인에 따라 설정되었는지 확인하는 센서 및 지능형 장치가 내장되어 있습니다. 작업자가 사용하는 앵커를 입력하기만 하면 나머지는 공구가 알아서 수행합니다. SI-AT-A22의 통합 바코드 리더로 박스를 스캔하는 것만큼 간단합니다. 이후 공구를 컴퓨터에 연결하여 설치 보고서를 즉시 생성하고 검사관과 지정자에게 작업이 명시된 대로 정확히 수행함을 보장합니다.

온라인 구매

  • SIW 6AT-A22
    SIW 6AT-A22
    앵커 및 볼트 작업용 1/2" 멈춤쇠 앤빌을 통해 전력 등급 22V 높은 토크 임팩트 렌치
  • SI-AT-A22
    SI-AT-A22
    토크 컨트롤 아답터 SI-AT-A22

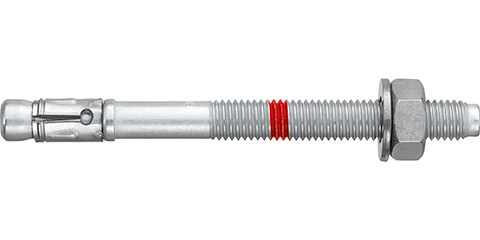

  • HST3
    HST3
    균열 콘크리트 모재에서 정적하중 및 내진 하중에 적용 가능한 고성능 확장 앵커(탄소강)

온라인 구매

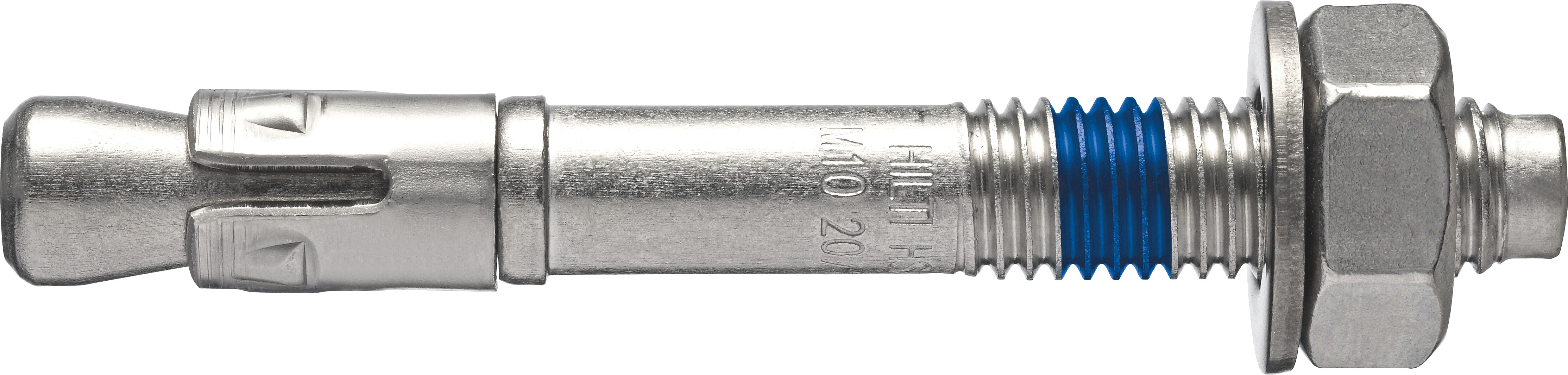

  • HSA
    HSA
    비균열콘크리트에 사용 가능한 표준 확장 앵커(CS)

간편함, 신속함, 효율성

HST3 stud anchor, KB-TZ stud anchor, cordless impact wrench, adaptive torque module, compact battery, long socket

앵커 선택

SI-AT-A22 모듈의 내장 스캐너를 사용하여 앵커 박스의 바코드를 읽습니다. SIW 6AT-A22 임팩트 렌치가 인증에 부합하는 적절한 토크 값이 설정됩니다. 잠금 버튼을 탭하여 선택 내용을 입력하면 임팩트 렌치를 사용할 수 있게 됩니다.

SIW 6AT-A22, SI-AT-A22, B22, SI-S, Pipe flange application, cordless impact wrench, adaptive torque module, compact battery, long socket

작동 시작

SIW 6AT-A22 임팩트 렌치는 스위치를 당기기만 하면 작동합니다. SI-AT 모듈의 녹색 표시등이 켜지면 앵커가 ETA 승인 요건을 충족하는 토크 값으로 설치가 완료 된 것입니다.

SIW 6AT-A22, SI-AT-A22, B22, SI-S, MQN, MQ Bracket, MQN galvanized, cordless impact wrench, adaptive torque module, compact battery, long socket

조정 및 토크 재설정

앵커가 느슨해진 경우, SIW 6AT-A22 센서가 이를 인식하고 재조정하여 정확한 토크로 복원하므로, 앵커가 올바르게 설치되었다고 확신할 수 있습니다. AT 시스템을 사용하면 최대 3회까지 토크 값을 재 설정하여 설치 할 수 있습니다.

간편한 설치 보고서 생성

Please enter alternative text here (optional)

정확한 시공이 되었는가 확인이 쉽습니다, 표준 USB 케이블과 AT 소프트웨어만 있으면 됩니다. SI-AT-A22 모듈을 컴퓨터에 연결하고 SI-AT-A22에 저장된 성능 데이터를 다운로드하여 설치 보고서를 생성할 수 있습니다.

원청과 감리는 보고서를 보고 앵커가 정확하게 설치되었는지, 인증 요건을 충족하는지 확인할 수 있습니다. 시공업체는 보고서에서 현장 검사 결과를 간단히 살펴볼 수 있습니다.

언제나 테스트 통과

https://www.youtube.com/embed/97WiZf0-e8U?rel=0
시연 요청 하기

변경 권장

Please enter alternative text here (optional)

지능형 SIW 6AT-A22 임팩트 렌치는 조인 후 다시 느슨해진 앵커를 감지할 수 있습니다. 이러한 기능은 난간이나 창문과 같은 인접 구조물을 정리하고 정렬하는 데 유용합니다.

이 과정에서 SI-AT-A22 모듈은 10,000번이 넘는 테스트를 통해 개발된 알고리즘을 사용하여 앵커를 재시공할 수 있고, 과토크가 발생하는 것을 막아 줍니다. 완료되면 SI-AT-A22에서 노란색 표시등을 깜빡이고 화면에 알림을 표시하고 신호음을 내어 작업자에게 시각적으로 알려 줍니다.

앵커 설치의 3요소: SafeSet

Please enter alternative text here (optional)

안전. 생산성. 인증. SafeSet은 고품질 앵커를 지속적으로 초고속 설치하기 위한 힐티의 검증된 방법입니다.

SIW 6AT-A22 및 SI-AT-A22 모듈은 설치 오류 발생을 제거하므로 시간과 비용을 절약할 수 있고 모든 SafeSet 기준을 충족할 수 있습니다.
