부식 환경에서 강철 체결 방법

강재 체결 솔루션 (Fasten-on-steel)

힐티는 빠르고 안정적이며 효율적으로 강재 체결을 돕는 다양한 솔루션을 제공합니다

에너지 및 산업 부문과 같은 부식성 환경에 적합하며 더욱 효과적입니다.

프로젝트에서 철골구조에 체결해야 하는 곳이 다수일 경우, 아무리 빠른 체결 작업이라도 작업 속도가 만족스럽지 않을 수 있습니다.

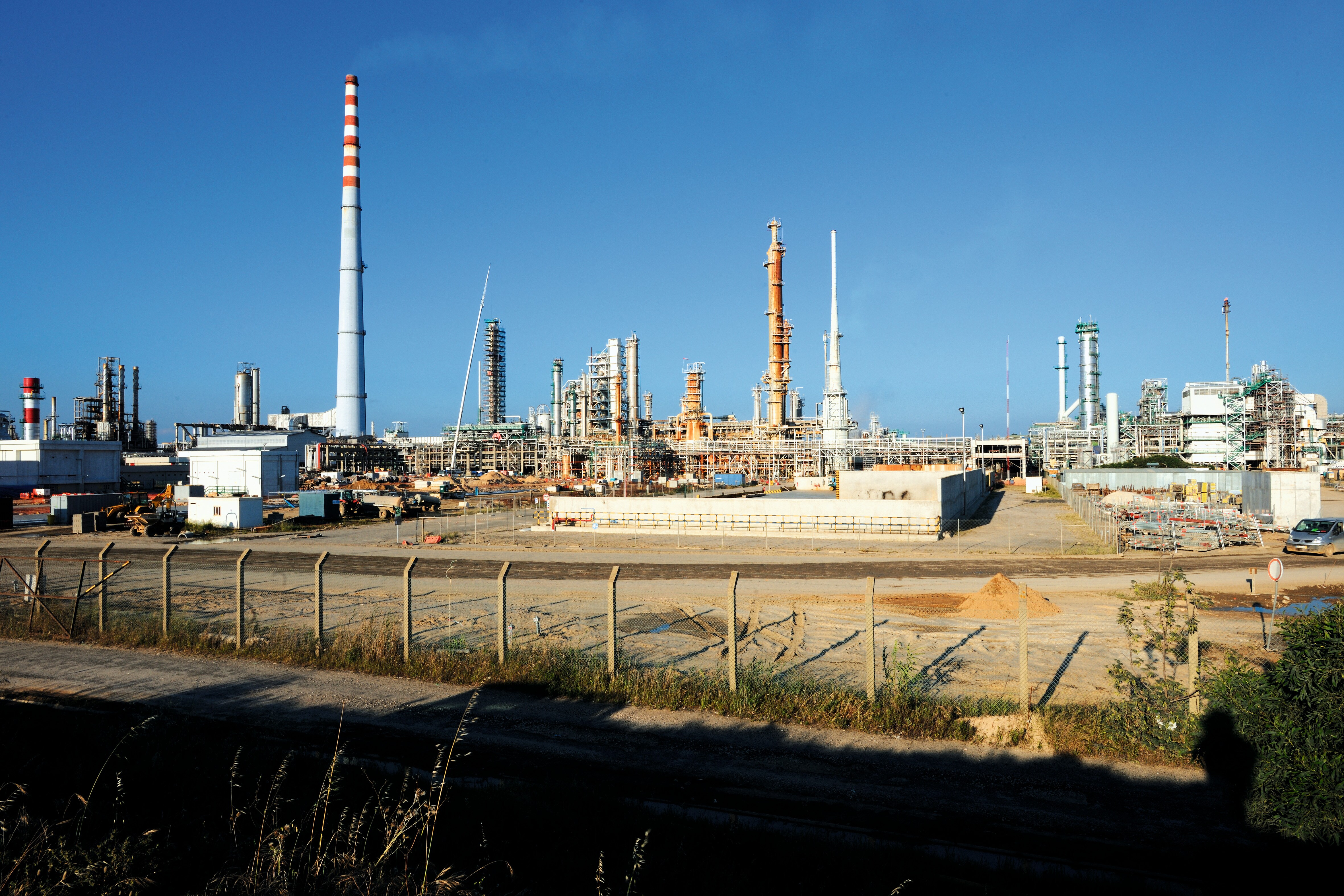

부식성 환경(석유 및 가스, 석유화학, 동력 및 유틸리티 등)에서 작업하는 설계 엔지니어와 시공업체라면 철골구조에 더욱 빠르고 효율적인 체결방법을 선호합니다.

속도 외 또 다른 문제는 그레이팅, 지지대, 도관, 케이블 트레이, 파이프, 전기함, 계기판 지지대 등의 구성 요소와 화스너가 혹독한 기후, 오염, 연안 환경 등에 쉽게 노출되므로 부식 방지 조치가 필요하다는 점입니다.

특정 환경 조건에서 철골을 용융 아연도금하거나 페인트로 코팅하여 부식을 적절히 방지할 수 있습니다. 그러나 이 경우 설계 엔지니어와 시공업체가 스터드를 시공할 때, 철골의 부식 방지 조치에 문제가 생길 가능성을  추가로 확인해야 합니다.

이러한 조건에서는 일반적으로 용접, 관통 볼트 체결, 클램핑과 같은 체결 방식이 사용됩니다.

일반적인 방식과 힐티의 솔루션을 비교하고 시간과 비용을 얼마나 절약할 수 있는지 확인해보세요!

강철 구성 요소의 부식

부식이란?

부식은 금속과 주변 환경 간의 물리화학적 반응으로, 금속의 속성을 바꿀 수 있으며 금속, 환경 또는 부분을 구성하는 기술적 시스템에 중대한 기능적 결함을 유발할 수 있습니다(ISO 8044:2010 참조).

건설 및 엔지니어링 분야에서 부식은 탄소강, 스테인리스 스틸, 아연, 구리, 알루미늄 등의 금속으로 이뤄진 구조 및 체결에 중대한 영향을 미칠 수 있습니다. 매년 전 세계에서 생산되는 강철의 약 1/5은 부식으로 손상된 부품을 교체하는 데 사용된다고 합니다. 이와 같이 경제적 손실만 해도 상당한데 이보다 더 큰 문제는 부식으로 인해 화스닝 시스템이 붕괴되어 안전을 위협할 수 있다는 점입니다.

일반적인 강재 체결 방식

용접

앵글 그라인더를 사용하여 코팅된 강철 처리

표면 처리

  • 앵글 그라인더 등으로 강철을 코팅하는 데 시간이 소요되며 스파크가 많이 발생하여 작업에 영향이 생길 수 있음
강철 구조에 채널 용접

강철 구조에 채널 용접

  • 인증받은 숙련된 용접 작업자 필요함
  • 외부 전원이 필요하며 작업 현장에 따라 전원 확보가 어려울 수 있음
  • 화기 작업 허가서와 현장에 따라 전담 화재 감시자가 필요할 수 있음
  • 날씨의 영향을 받을 수 있음
용접부 주위 재도색

해당 부위 세척 및 재도색

  • 용접부가 냉각될 때까지 기다렸다가 도포해야 함
  • 석유 및 가스 산업 분야에서는 흔히 여러 번 도포하는 데 건조 시간 포함하여 3~6일이 소요될 수 있으므로 재작업에 대한 비용과 시간 부담이 큼

관통 볼트 체결

강철 관통 드릴링

멀티 단계 드릴링

  • 드릴링은 강철의 두께 및 경도에 따라 작업에 많은 시간이 소요될 수 있음
  • 드릴링 과정에서 노출된 강철 부위는 제대로 코팅하여 부식을 방지해야 함
제 위치에 채널 고정

찬넬 고정

  • 양쪽에서 접근할 수 있어야 함
  • 너트, 와셔, 볼트 등 설치 작업자가 떨어뜨리거나 분실하기 쉬운 작은 부품을 사용하여 작업해야 함

클램핑

구조용 강재 양쪽에 접근할 수 있어야 하는 경우 클램프 및 채널 위치 확보

클램프 및 찬넬 위치 확보

  • 클램프는 구조용 강재와의 상대적 특정 방향이 필요하기 때문에 구성 요소를 부착할 수 있는 방향이 제한됨
  • 구조용 강재 양쪽에 접근할 수 있어야 함
  • 특히 용융 아연도금 또는 스테인리스 스틸의 부식 방지에 사용되는 클램프 같은 소재에 막대한 비용이 소요됨
체결 작업 마무리

체결 작업 마무리

  • 적절한 조임이 필요하지만 토크가 과다하면 강철의 코팅이 손상될 수 있음
  • 클램프가 진동에 노출되는 경우 정기적인 유지 보수가 필요할 수 있음

힐티의 혁신적인 강재 체결 솔루션

힐티는 다양한 부식성 환경에서 일반적인 방식의 단점을 극복할 수 있는 여러 솔루션을 제공합니다.

부식성 환경과 모재의 유형 및 두께에 따라 3가지 체결 옵션을 제공합니다.  이를 통해 강재의 부식을  방지하면서 체결을 할 수 있습니다.

강재에 체결하는 3가지 방법

예리한 팁 체결을 보여주는 강철 단면의 그림

예리한 팁 체결

  • 화약식 타정공구로 모재에 예리한 팁으로, 스테인리스 스틸 화스너를 설치하는 체결 기술입니다.
  • 연결 품질이 우수하며, 체결 빈도가 높아 몇 초 이내에 체결을 완료해야 하는 경우에 적합합니다.
  • 기반 강철을 관통해도 되는 부식성 낮은 환경에 적합한 스테인리스 스틸 화스너입니다.
뭉툭한 팁 체결을 보여주는 강철 단면의 그림

X-BT 뭉툭한 팁 체결

  • 화약식 타정공구로 모재에 사전 드릴링한 구멍에 부드러운 원통 또는 원뿔형 생크가 달린 뭉툭한 팁으로, 스테인리스 스틸 화스너를 설치하는 혁신적인 체결 기술입니다.
  • 연결 품질이 우수하여 비관통 작업공정에서 부식 방지 코팅에 손상을 주지 않습니다.
  • 2분 이내에 체결이 완료됩니다.
  • 부식성이 높은 환경에 적합한 이중 스테인리스 스틸 화스너입니다. 부식성이 낮은 환경에 적합한 FRP(섬유 강화 플라스틱)/이중 스테인리스 스틸 화스너입니다.
뭉툭한 팁 나사 체결을 보여주는 강철 단면의 그림

S-BT 뭉툭한 팁 나사 체결

  • 토크 제어 나사 드라이버로 모재에 사전 드릴링한 구멍에 나사형 생크가 달린 뭉툭한 팁으로, 스테인리스 스틸 화스너를 설치하는 혁신적인 체결 기술입니다.
  • 태핑 연결을 얻게 되며, 비관통 작업공정에서 부식 방지 코팅에 손상을 주지 않습니다.
  • 2분 이내에 체결이 완료됩니다.
  • 부식성이 높은 환경에 적합한 이중 스테인리스 스틸 화스너입니다. 부식성이 낮은 환경에 적합한 이중 스테인리스 스틸 화스너입니다.
체결 영상 시청하기

일반적인 방식과 비교한 장점

앵글 그라인더를 사용하여 코팅된 강철 처리
1 / 7
모재 처리 및 재작업 불필요

용접이나 관통 볼트 체결과는 달리 힐티 체결 솔루션은 모재 처리나 체결 후 재작업이 필요하지 않습니다. 따라서 전반적인 설치 과정이 신속하며 신뢰할 수 있는 부식 방지 효과를 얻게 됩니다.

강철 구조에 채널 용접
2 / 7
용접 전문가가 아닌 일반 작업자가 사용 가능

강재에 뭉툭한 팁을 체결하는 힐티 방식은 교육받은 작업자라면 누구나 완료할 수 있어 인증받은 용접 작업자가 필요하지 않습니다. 따라서 시공업체는 용접이 필수 사항인 다른 중요한 작업공정에 용접 작업자를 배치할 수 있습니다.

클램핑의 경우 강철의 양쪽 면에 접근할 수 있어야 함
3 / 7
한쪽 면에서만 작업하면 되는 공간 효율성

볼트 체결이나 클램핑과는 달리 힐티 체결 솔루션은 강철 양쪽 면에 접근할 필요가 없습니다. 좁은 공간에 손가락을 넣을 필요가 없기 때문에 작업자 안전이 더욱 개선됩니다.

힐티 화약 구동 네일러를 사용한 체결
4 / 7
가혹한 날씨에서도 편리하게!

힐티의 예리한 팁 솔루션은 화약 구동 네일러용이므로 어떠한 날씨 조건에서도 사용할 수 있습니다. 뭉툭한 팁 솔루션에 사용하는 충전 드릴은 가혹한 작업 현장 조건에 맞게 제작되어 거의 모든 날씨에서 사용할 수 있습니다. 또 충전 공구는 22V 리튬 이온 배터리로 구동하기 때문에 상용 전원 공급 없이도 작동이 가능합니다.

강철 체결로 힐티가 받은 업계 승인 로고
5 / 7
테스트 및 승인 지원

힐티는 강재의 다양한 두께 및 강도에 맞는 종합적인 기술 데이터를 제공합니다. 이 데이터는 ICC-ES(국제 코드 위원회의 평가 서비스)에서 제공하며, ABS(미국 선급 협회)를 비롯한 수많은 업계의 승인을 받습니다. 힐티의 뭉툭한 팁 나사 체결 기술은 알루미늄 모재를 사용한 테스트 및 사용 승인을 받은 바 있습니다.

확인 게이지를 사용하여 적절하게 매설되었는지 체결 확인
6 / 7
설치 품질을 간편하게 확인

힐티의 예리한 팁 및 뭉툭한 팁 화스너 모두 육안 확인이나 확인 게이지를 사용하면 설치 이후 간편하게 검사할 수 있습니다.

뭉툭한 팁 체결로 강철이 관통되지 않음을 보여주는 단면
7 / 7
강철 뒷면도 손상 없이 깔끔한 마무리

힐티의 뭉툭한 팁 기술은 부식 방지 코팅을 손상시키지 않고 체결을 완료할 수 있어 부식성이 높은 환경에 적합합니다.

어떤 기술이 고객님에게 적합한가요?

예리한 팁 체결을 보여주는 강철 단면의 그림

예리한 팁 체결

모재: 강철

최소 두께: 6mm

관통: 허용

필요 공구: DX 5 또는 DX 450 또는 DX 460

사용 가능한 스레드 직경: M8

화스너 소재: SS A2 등가 제품

뭉툭한 팁 체결을 보여주는 강철 단면의 그림

X-BT 뭉툭한 팁 체결

모재: 강철, 스테인리스 스틸, 주철

최소 두께: 8mm

관통: 허용되지 않음

필요 공구: SF BT A22 및 DX 351-BT(G)

사용 가능한 스레드 직경: M6, W6, M8, M10, W10

화스너 소재: SS A4 등가 제품 및 FRP(X-BT-MF)

뭉툭한 팁 나사 체결을 보여주는 강철 단면의 그림

S-BT 뭉툭한 팁 나사 체결

모재: 강철, 알루미늄

최소 두께: 6mm

관통: 허용되지 않음

필요 공구: SBT 4-A22

사용 가능한 스레드 직경: M8, M10, W10

화스너 소재: SS A4 등가 제품 및 이중 코팅 탄소강

주요 작업공정

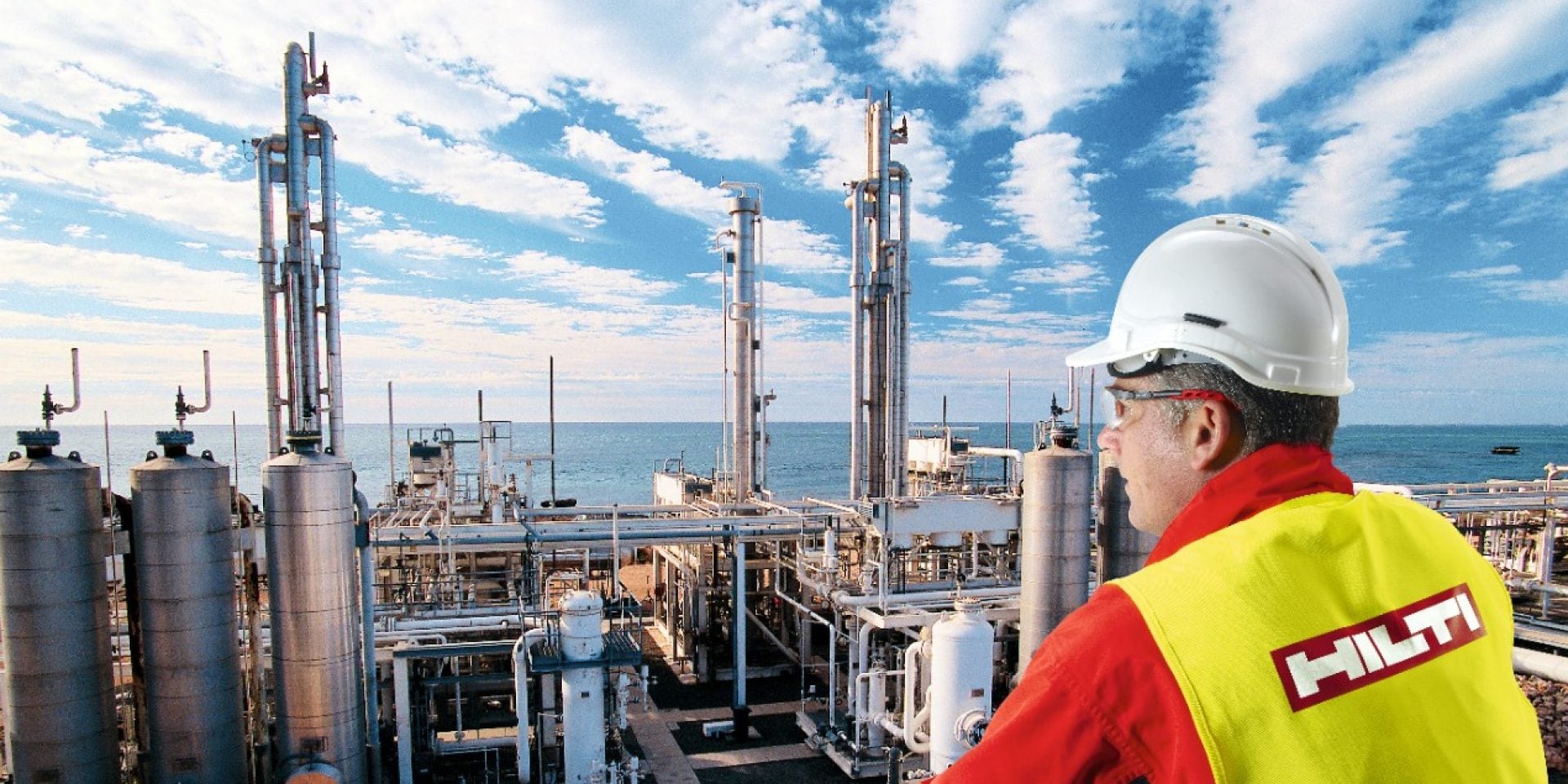

건설 현장의 부식은 비용 및 안전에 큰 영향을 미치며 오염이 심한 옥외, 연안 지역에서는 특히 주의해야 합니다.

건설 현장의 부식

작업 현장에서 부식을 고려하는 것이 왜 중요할까요?

자세히 보기

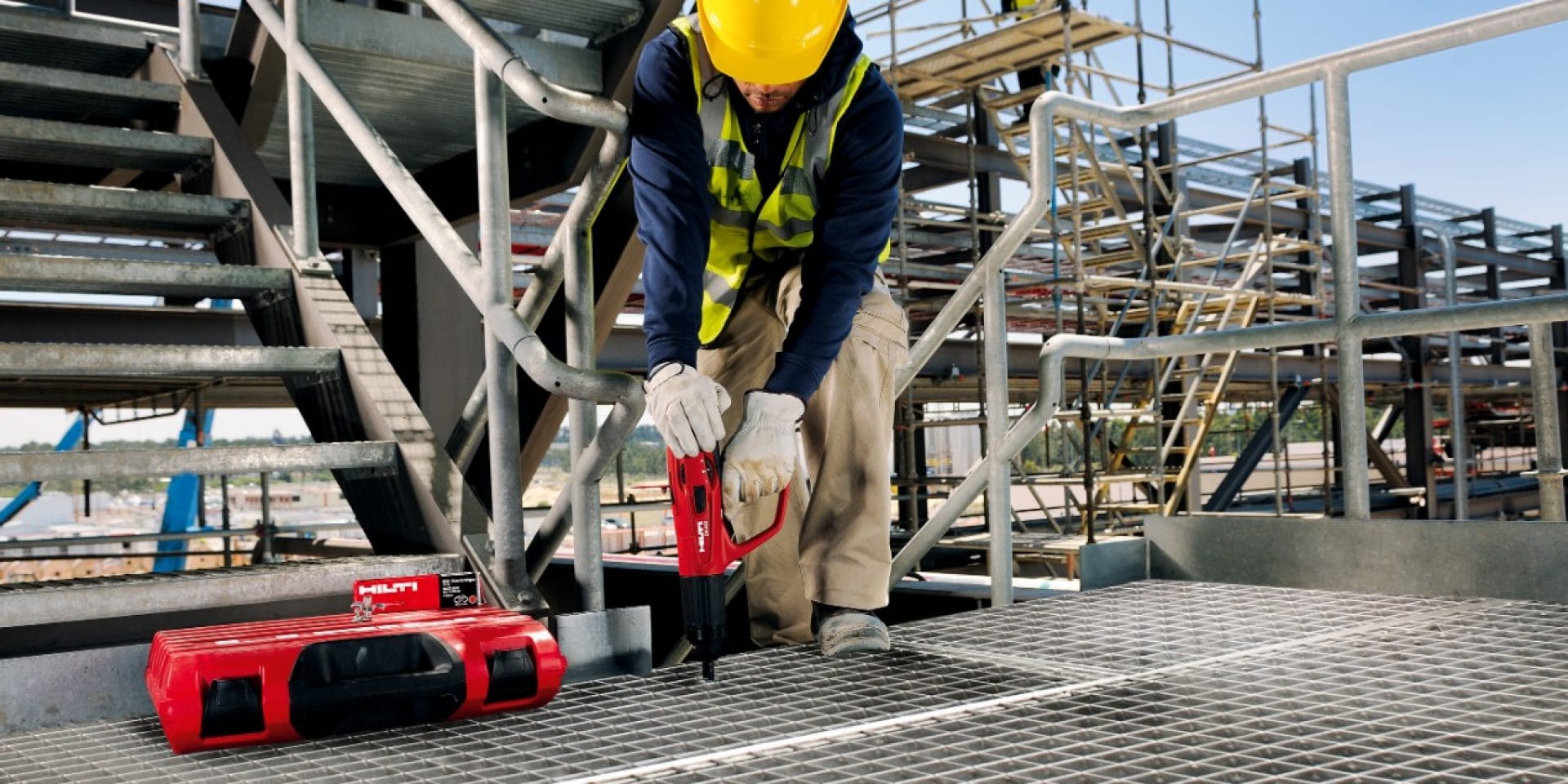

힐티 직접 체결 공구를 사용하여 그레이팅 및 체커 플레이트 고정

그레이팅 및 체커 플레이트 고정

힐티의 광범위한 부식 및 진동 방지 체결 솔루션이라면 클램핑, 용접 및 관통 볼트 체결이 필요하지 않습니다

자세히 보기

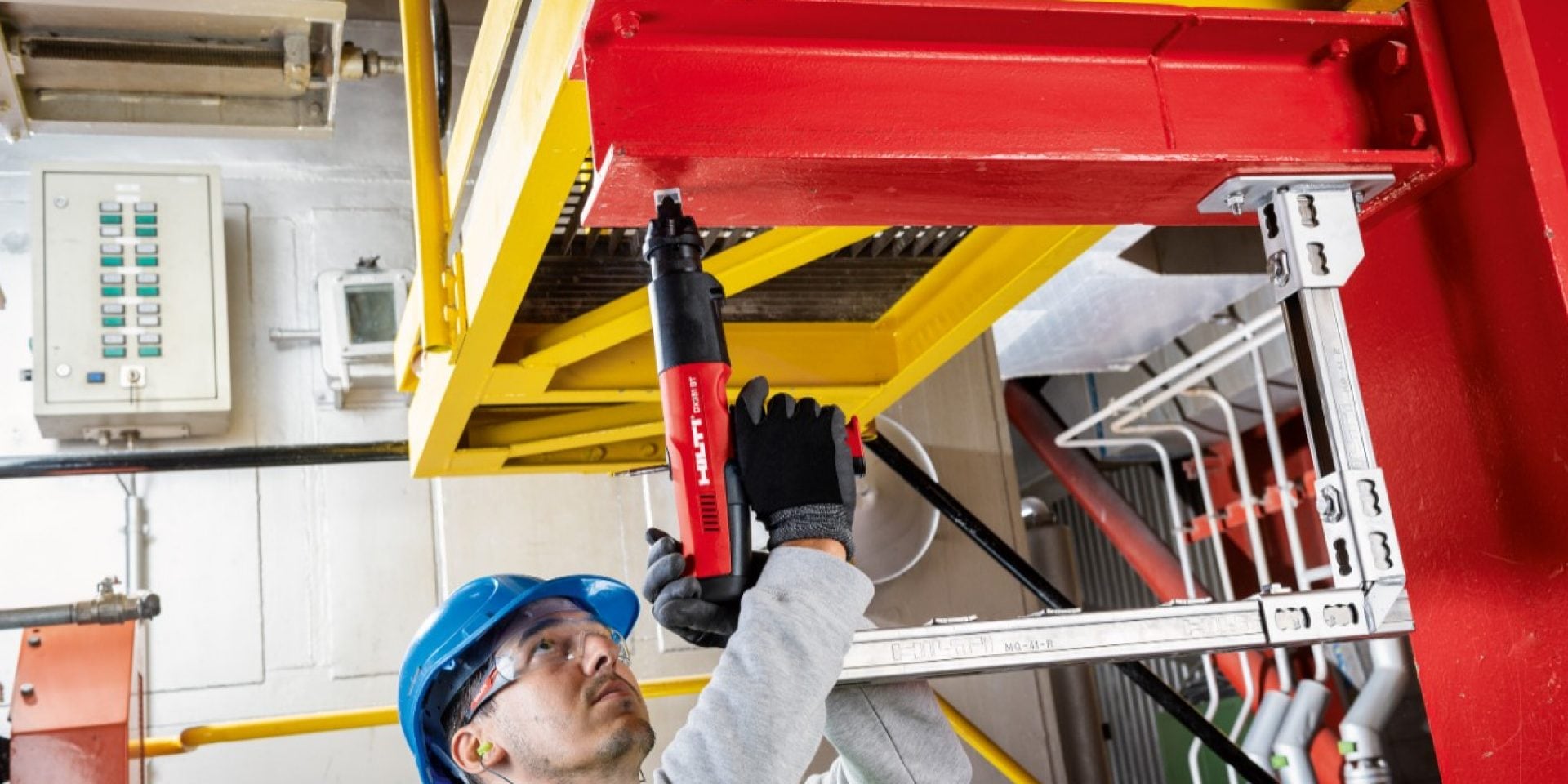

힐티 직접 체결 공구를 사용하여 전기 요소를 강철에 고정

모듈식 지지대 및 전기 요소를 강철에 체결

힐티는 전기함, 패널, 브라켓, 케이블 트레이, 케이블 래더 및 기타 전기 요소를 강철에 효과적으로 체결합니다

자세히 보기

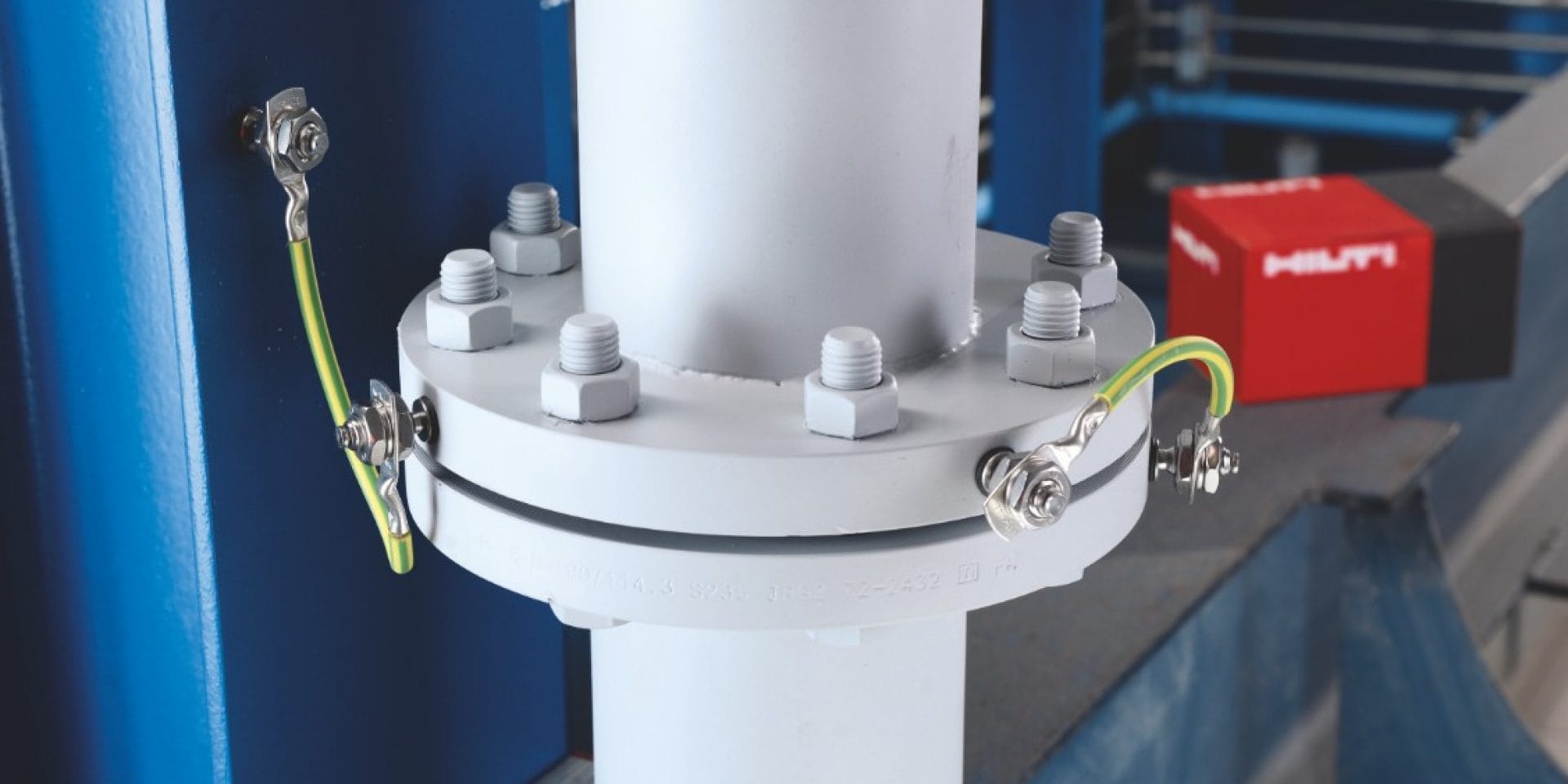

접지, 접착 및 낙뢰 보호용 힐티 화스너
