작성자우진 나about 2 years ago
RE500 내력 관련 건 & 힐티 매뉴얼 관련 건
안녕하십니까.
1) RE500의 내력 관련 문의사항 입니다.
하기 조건에서 RE500이 부착 및 콘크리트파괴에서 요구내력 또는 철근만큼의 인장내력 확보되는지에 대한 계산근거를 받아 볼 수 있을까요?
또한, 하기조건에서의 철근 정착길이를 알 수 있을까요? (현재는 이전 manual을 참조하여 125mm 적용하였습니다.)

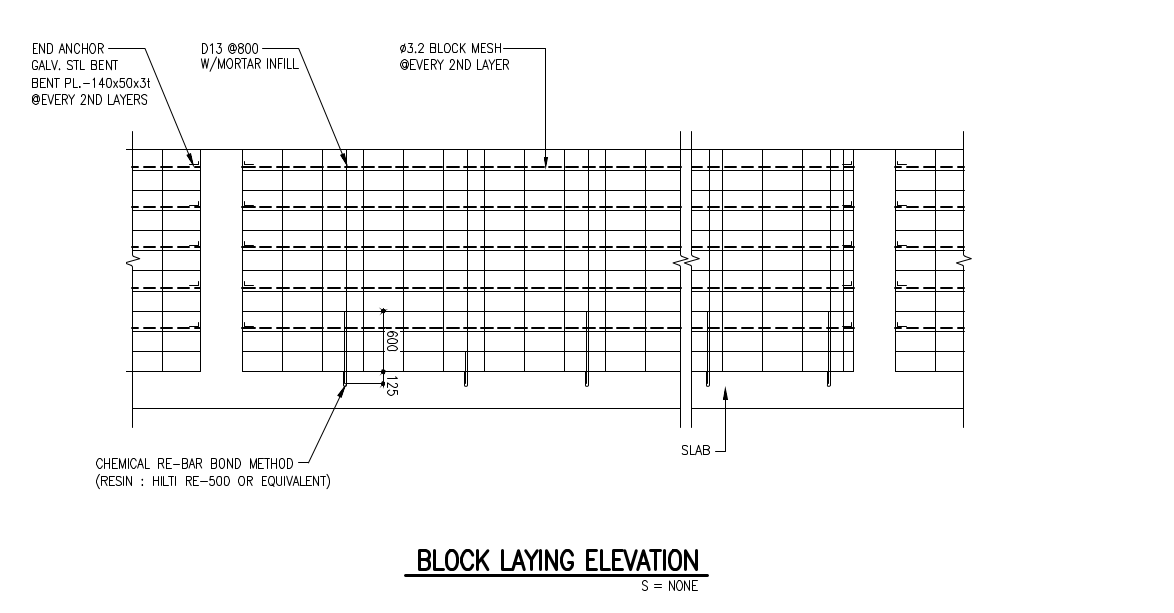

- 8' 보강블럭에 D13@800간격으로 수직근을 배치하고, 하부에 RE500을 적용하여 SOG에 정착시키고자 합니다.(첨부 detail 참조)
- 콘크리트강도 fck= 30MPa, 철근강도 fy = 400MPa입니다.
- 배근간격은 D13 @800, 연단거리는 300mm로 검토 부탁드립니다.
2) HILTI에서 2023년에 배포한 AHCHOR FASTENING Technology manual 상에는
앵커 롯드적용 시에 대한 정보만 있습니다. 철근적용 시에 대한 정보는 어떻게 확일할 수 있을까요? (정착길이 등)
1Reply
작성자규찬 경about 2 years ago
안녕하십니까, 힐티코리아 기술부입니다.
문의 답변 드립니다.
1) 요청하신 후설치 철근의 인장내력 발휘를 위한 정착길이 계산 자료 전달 드립니다.
2) 메뉴얼에 표기된 표준 설치깊이와 철근의 정착길이의 비교에 혼선이 있어
앵커 메뉴얼에서 철근 관련 내용은 현재 삭제되었습니다.
추가적으로 참고하실만한 RE500V3 정착길이 표 추가로 전달 드립니다.
파일은 메일 확인 부탁드립니다.
감사합니다.
