[후시공앵커] 콘크리트엣지 브레이크 아웃관련하여.

콘크리트 엣지 브레이크 아웃 관련하여.
콘크리트 가장 자리에서 부터 앵커 중심까지 거리 Ca1 값을 무한대로 지정해 놓았다가
현장 상황 확인 후 Ca1을 변경하여 적용시 콘크리트 엣지 브레이크 아웃 발생하는 상황입니다.

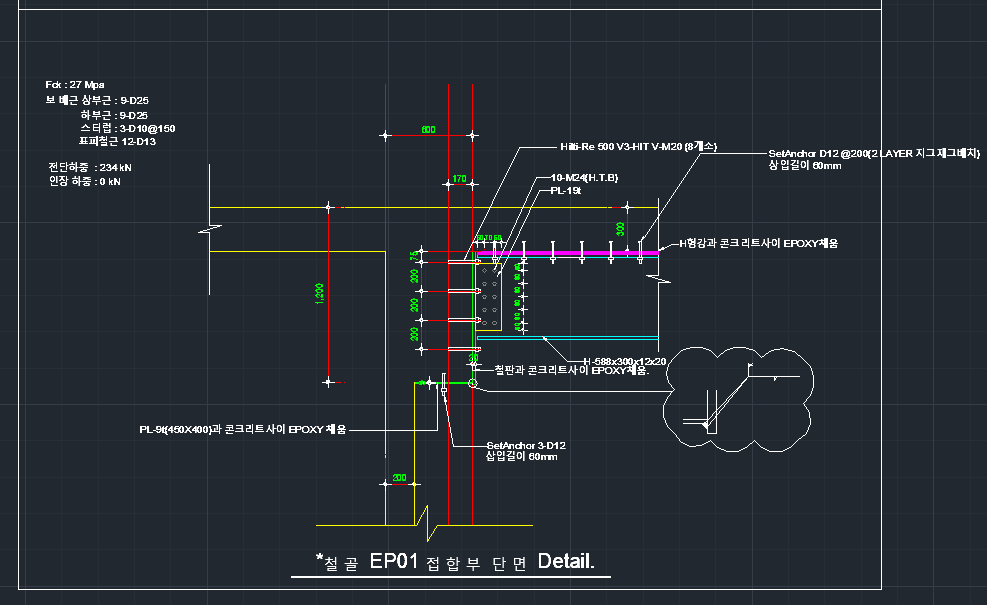

(1) 프로피스 엔지니어링 적용하여 검토 결과
- 콘크리트 가장자리에서 가장 가까운 앵커에 전단 하중이 작용하여 콘크리트가 탈락되는 것으로 파악되며,
해당부분 철판보강을 하려고 함. 철판 보강 없이 앵커링으로 접합부를 안전하게
설계 할 수 있는 기술적 방안이 있을까 질의 드립니다.
프로피스 앵커 파일도 참고로 첨부드립니다.
감사합니다.
