후설치 앵커의 종류 (3)

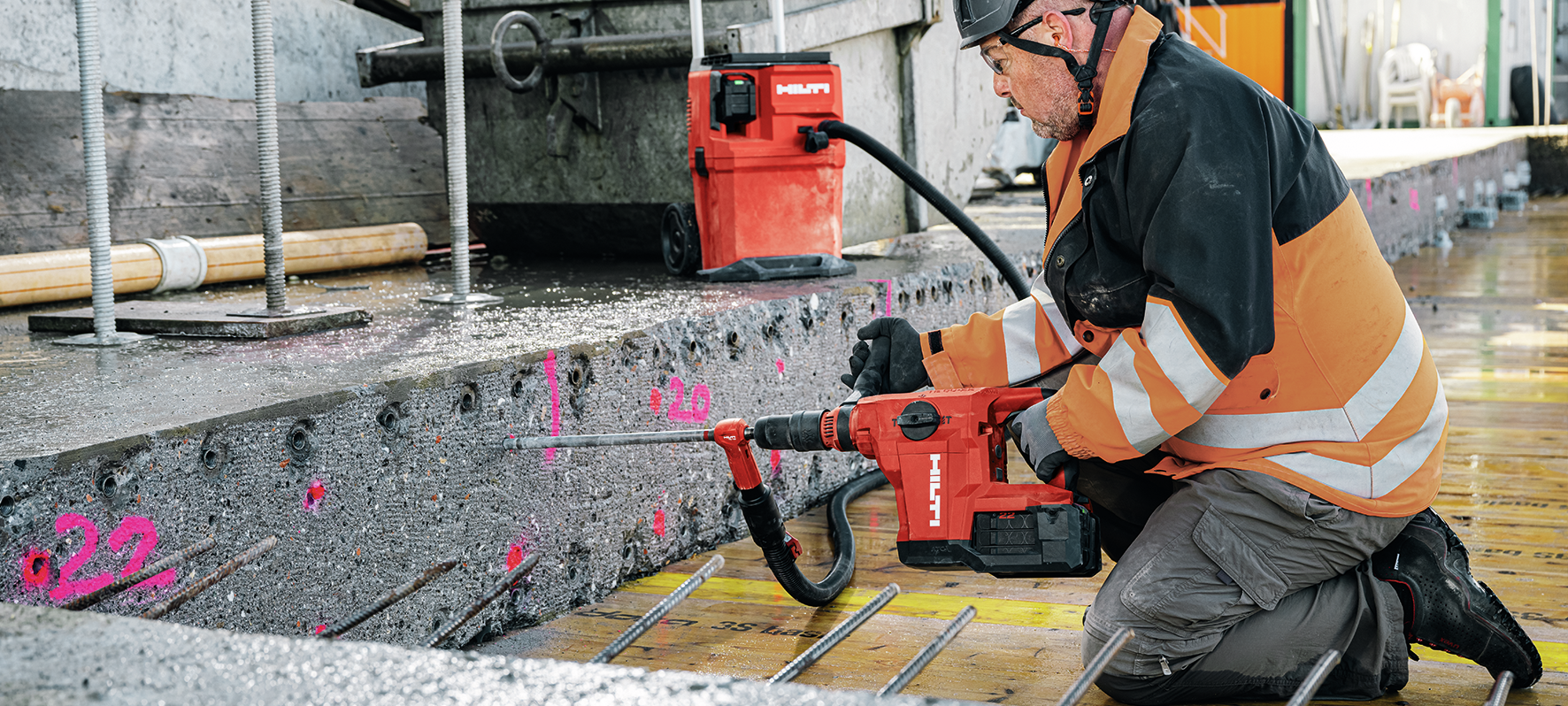

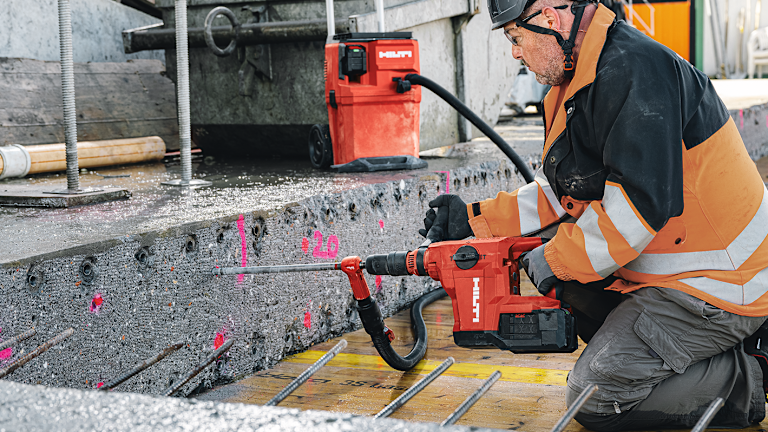

부착식 앵커는 접착제의 접착성을 활용하여 접착제와 콘크리트 천공 홀 표면, 접착제와 고정 요소 사이에 접착력을 형성하여 하중 전달 능력을 확보합니다. 또한, 해머드릴 천공 시 형성되는 천공홀의 거친 표면은 접착제와 고정 요소 사이의 작은 걸림력들을 발생시켜 앵커의 하중 전달 능력을 향상시키는데 도움이 됩니다. 접착제는 에폭시, 폴리에스테르, 비닐에스테르, 기타 합성 화학 물질 등을 사용하여 만들어집니다. 접착제에는 일반적으로 수지와 경화제 성분이 있으며, 함께 혼합하면 접착제에 강도가 확보됩니다. 사전 천공 후 청소된 홀에 접착제를 넣고 고정 요소(예: 나사산 롯드, 암나사 롯드, 철근 등)를 삽입합니다. 일반적으로 접착제가 완전 경화된 후에 하중이 재하 되어야 합니다. 경화 시간은 제조업체 및 제품마다 다를 수 있습니다. 부착식 앵커는 천공 홀에 접착제를 주입하는 방법에 따라 주입형 부착식 앵커와 캡슐형 부착식 앵커로 세분화할 수 있습니다.

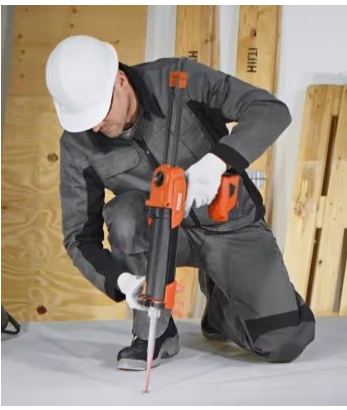

주입형 부착식 앵커

주입형 부착식 앵커는 주입도구(디스펜서)를 사용하여 카트리지에 포장된 접착제를 주입합니다. 일반적으로 접착제는 주재와 경화제가 구분되어 포장되어 있으며 디스펜서로 카트리지를 압축하면 노즐을 통해 주재와 경화제가 혼합되면서 방출됩니다. 천공 홀에 접착제를 주입한 후 고정 요소(롯드, 철근 등)을 삽입합니다. 주입하는 약액의 양을 조절할 수 있으므로 캡슐형 부착식 앵커에 비해 다양한 설치깊이에 사용 가능한 장점이 있습니다. 약액의 성분에 따라 사용할 수 있는 환경과 경화시간에 차이가 있으므로 요구조건과 환경에 적합한 종류를 선택해야 합니다.

캡슐형 부착식 앵커

캡슐형 부착식 앵커는 주재와 경화제 성분이 호일 파우치 또는 유리 등으로 만들어진 캡슐에 포장되어 있고 각 고정 요소마다 한 개의 캡슐을 낱개로 사용합니다. 미리 천공 및 청소된 홀에 캡슐을 먼저 삽입하고 끝부분이 사선으로 가공된 고정 요소를 삽입할 때 회전 및 타격력에 의해 캡슐을 터뜨려 두 성분을 혼합합니다. 주입형 부착식 앵커에 비해 설치가 간편하고 일반적으로 경화시간이 짧은 장점이 있으며, 반면에 캡슐에 포함된 약액의 양이 일정하여 설치깊이 조절이 자유롭지 않은 단점이 있습니다. 호일 파우치가 아닌 유리 캡슐을 사용하는 경우는 유리가 깨질 때 발생할 수 있는 안전사고에 유의해야 하며 특히 상향 시공이 어려운 단점이 있습니다.
