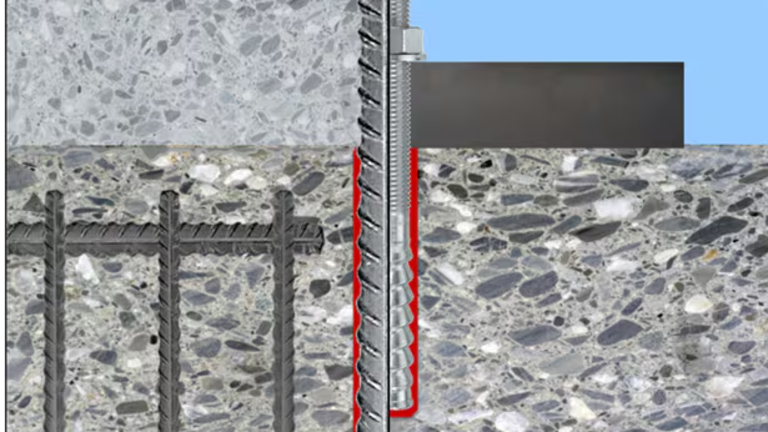

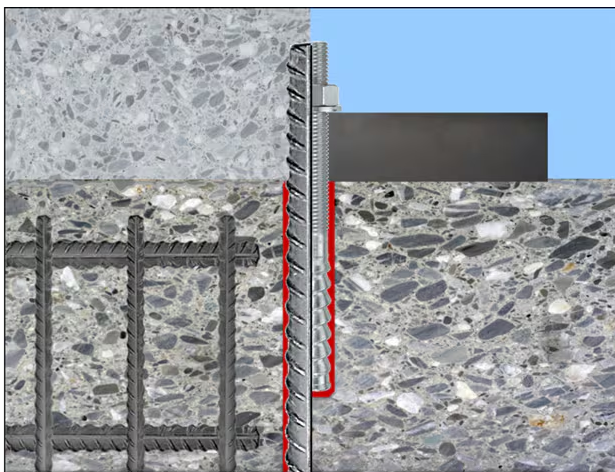

후설치 철근VS. 후설치 앵커

이제 ACI 318의 규정을 사용하여 후설치 보강 철근을 개발용으로 설계할 수 있습니다. ICC-ES "콘크리트 요소의 후설치 접착 앵커에 대한 허용 기준", 즉 AC308에는 이제 ACI 318 12장(비지진) 및 21장(지진)의 개발 및 접합 규정과 함께 사용할 부착식 시스템을 평가하는 규정이 포함됩니다. AC308의 표 3.8에 설명된 테스트 프로그램에는 보강 철근이 최대 60d 깊이의 매립에 후 설치될 때 접착 시스템을 평가하는 내용이 포함됩니다. AC308 테스트 프로그램을 성공적으로 완료한 부착식 시스템은 ICC-ES 평가 서비스 보고서에서 국제 건축법(IBC)에 따라 인정을 받게 됩니다.

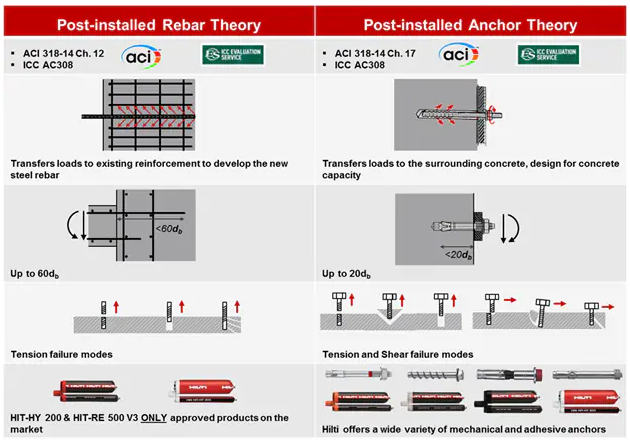

ACI 318 12장 및 21장의 개발 및 접합 조항을 사용하여 사후 설치 철근을 설계하는 것은 ACI 318 부록 D의 앵커링 조항을 사용하여 사후 설치 철근을 설계하는 것과 다릅니다. 앵커 요소가 철근 일부 일지라도 본질적으로 앵커 볼트 역할을 합니다. 따라서 철근 앵커는 인장에서 세 가지 가능한 파괴 모드(강재 파괴, 콘크리트 파괴 및 부착 파괴)와 전단에서 세 가지 가능한 파괴 모드(강재 파괴, 콘크리트 파괴 및 콘크리트 프라이아웃)의 영향을 받습니다.

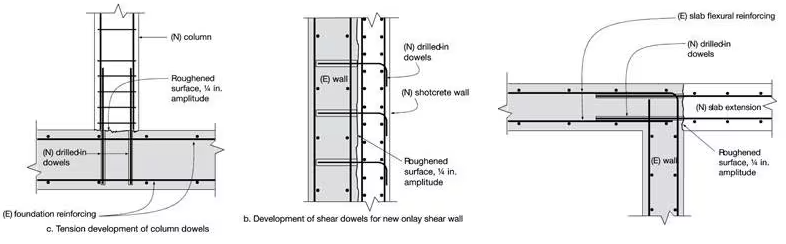

후 설치된 철근을 사용한 구조적 세부 사항의 예:

설계하는 데 도움을 드리기 위해 Hilti는 동급 최고의 설계 소프트웨어인 PROFIS Engineering을 제공합니다. Hilti PROFIS Engineering은 콘크리트 앵커 설계를 위한 포괄적인 설계 소프트웨어로, 다재다능한 로드 엔진과 다양한 기본 플레이트 분석 옵션이 포함되어 있습니다. PROFIS Engineering에는 ACI 318 건축법규 및 ACI 349 핵법규의 콘크리트 앵커링 조항과 CSA A23.3 부록 D의 앵커리지 조항이 포함되어 있습니다. PROFIS Engineering 소프트웨어에는 Hilti에서만 제공하는 강력한 기능이 다수 포함되어 있어 사용자의 선택과 효율성을 크게 향상시킵니다. 사용자는 Hilti 기계식 및 부착식 앵커를 설계할 수 있습니다.. PROFIS Engineering Design Guide는 ACI 318 Chapter 17 강도 설계 계산과 PROFIS Engineering 설계 가정을 설명하는 혁신적인 도구입니다.
