콘크리트 스캐너와 탐지기 적용 사례

탐지기와 시스템의 일반 적용 사례

Hilti detection systems typical applications

작업 시 매설물과의 충돌은 비일비재한 일입니다.

힐티 탐지시스템은 파이프, 전선 및 철강을 파악하기 위해 설계되었으며 드릴링, 코어링, 제재, 컷팅 시에 매설물을 타격하지 않도록 예방합니다.

  • 콘크리트, 벽돌, 석조 및 타 모재 내 금속, 비금속 매설물 탐지
  • 철강 비 파괴 구조 검수 시 – 콘크리트 피복 두께, 위치, 크기, 철근 직경
  • 파이프 – 플라스틱, PVC 등의 비금속 파이프나 금속 파이프 탐지
  • 전선 – 전기, 도관 위치 선정
  • 타 모재 – 목재, 구조적 철강 보강, 포스트 텐션 케이블(PT 케이블), 전 응력 케이블(PS 강선), 콘크리트 빔 등.
  • 넓은 면적에 매설된 다양한 물체를 찾으세요. 다리나 터널 등의 대형 구조물에 사용됩니다.
  • 드릴 비트 관통위치를 찾고, 드릴 비트 길이와 각도를 측정하세요.

힐티 측정 탐지기는 앵커, 철근의 선정 및 정확한 설치를 돕고 공구에 가해지는 충격과 드릴 비트의 훼손을 보호합니다.

엔지니어 문의

탐지 시스템의 일반 적용 사례

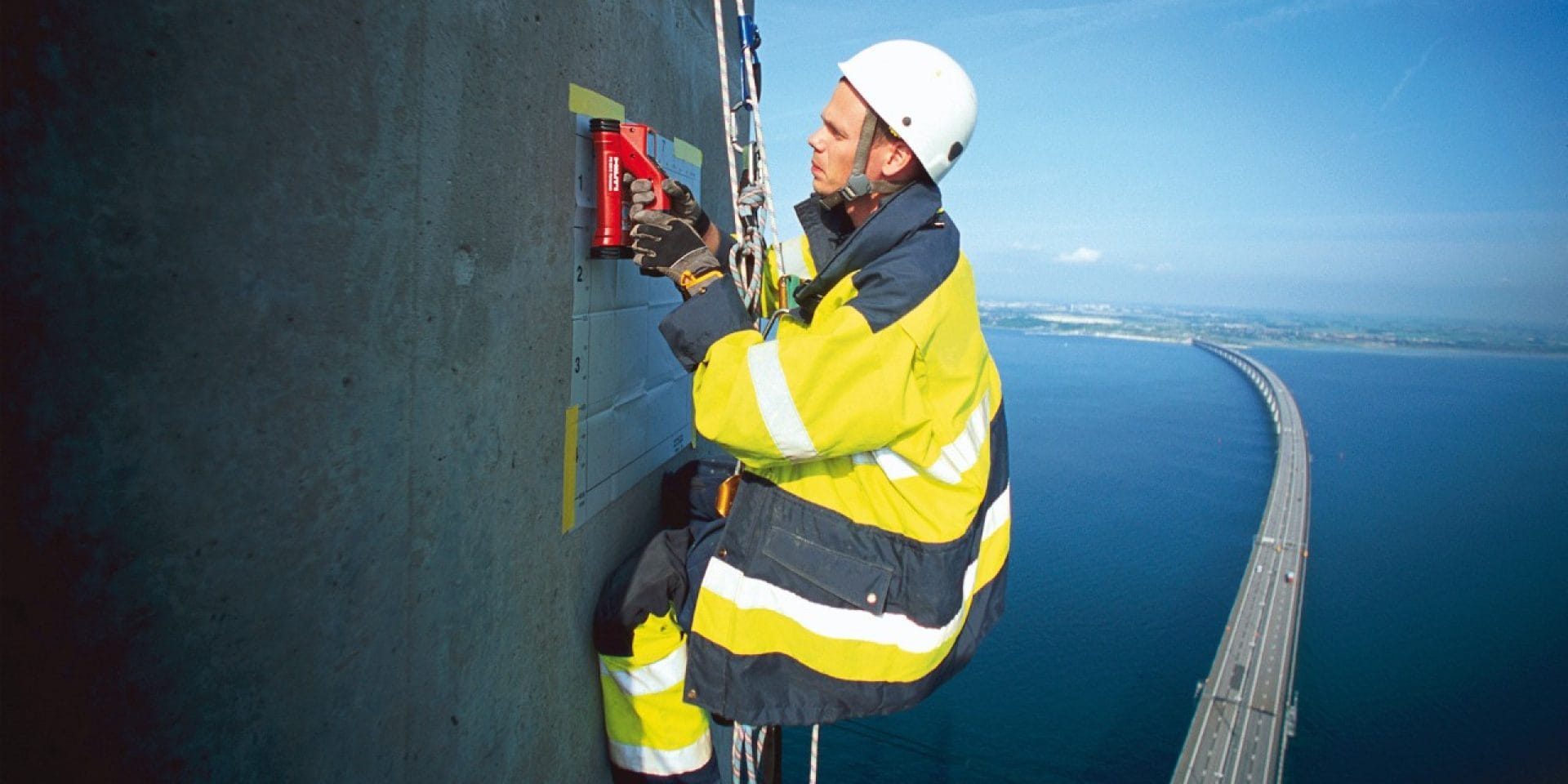

Hilti PS 250 Ferroscan detection system

구조 분석과 검수

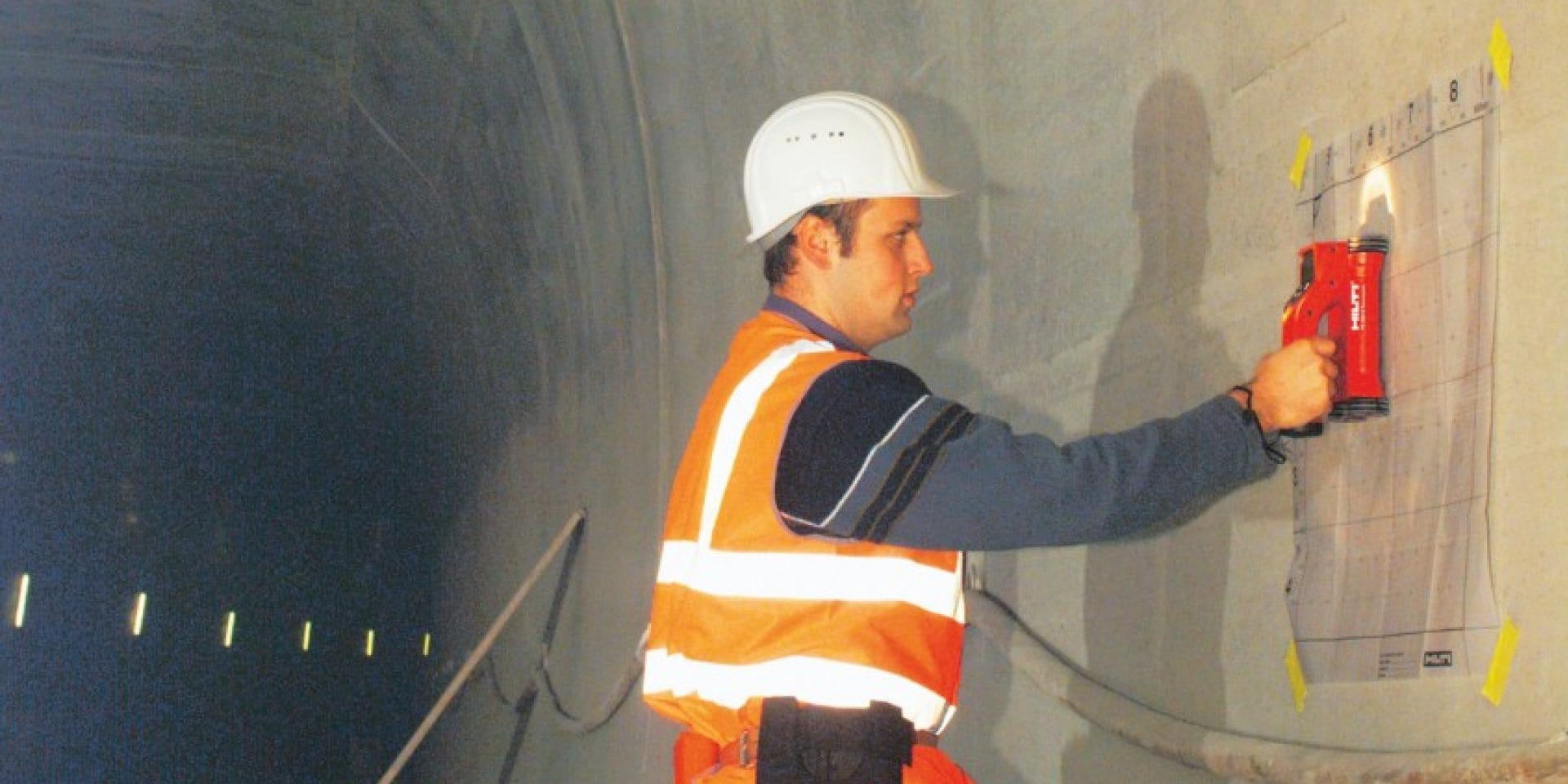

Hilti PS 1000 X-Scan detection system

콘크리트 드릴링, 코어링, 제재, 컷팅

Hilti PS 200 Ferroscan detection system

건축물 영수 검사

Hilti PS 1000 X-Scan detection system

내진 강화

탐지 시스템과 소프트웨어 이용의 장점

  • 컷팅으로 인한 기존 구조물의 훼손 위험이 낮습니다.
  • 전기선, PT케이블의 절단 등 현장 사고를 예방해 안정성이 향상됩니다.
  • 프로젝트 지연과 구조 훼손으로 인한 수리 및 재건 등의 비용 소요의 위험을 줄입니다.

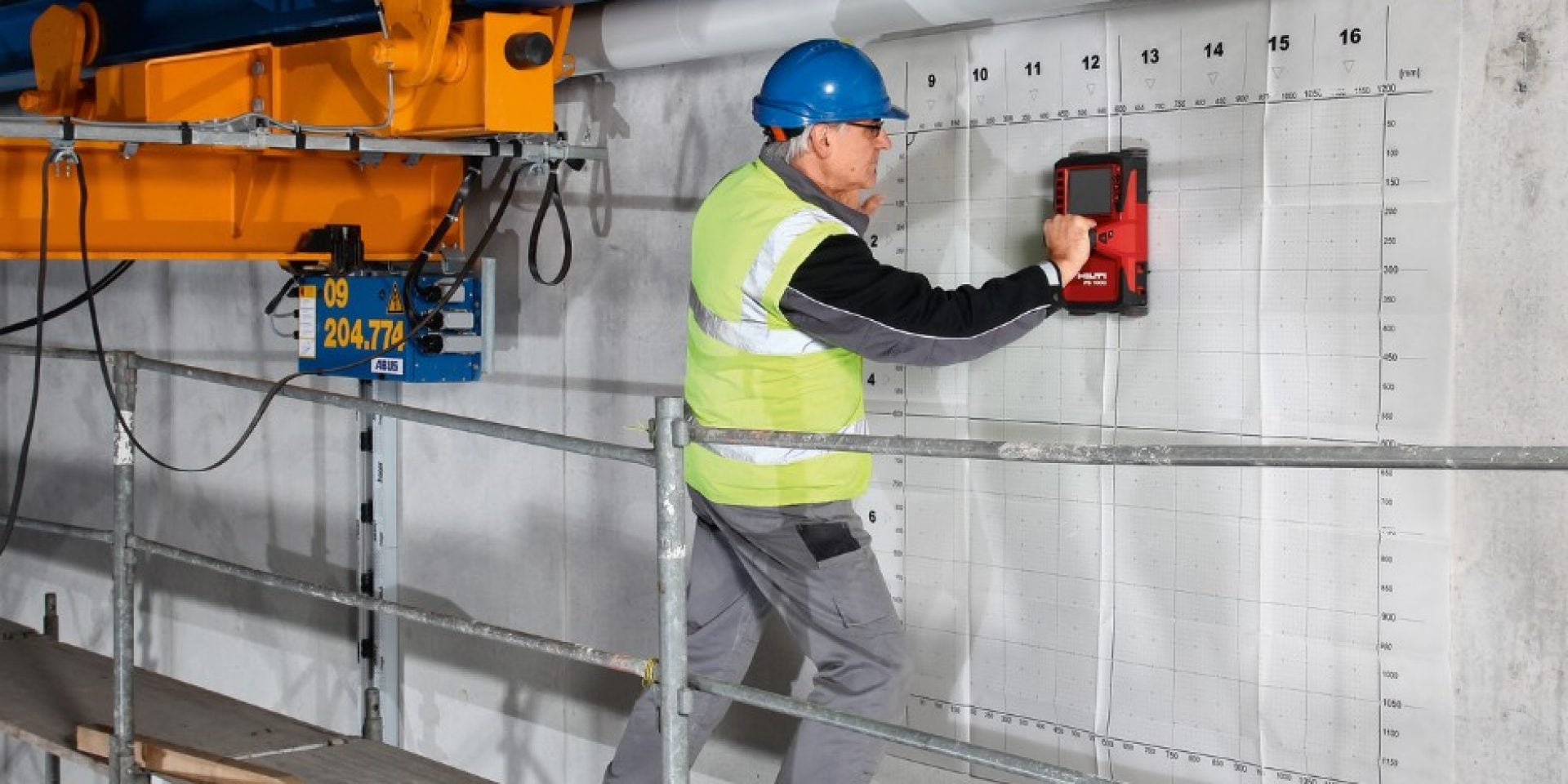

비 파괴 구조 분석 – 철강

힐티 PS 250 페로스캔 시스템은 기존 구조물에 드릴링 작업 필요 없이 철근 검사 및 비 파괴 구조 분석이 가능하도록 특수하게 설계되었습니다.

  • 마른콘크리트 내 40cm범위 까지의 후시공 철근 탐지 가능
  • 콘크리트 피복 10cm까지 분석가능
  • 큰 범위 콘크리트를 빠르고 쉽게 스캔가능

힐티 PS 250 페로스캔을 통해 실시간으로 스캐너 스크린에 구현되는 2D & 3D 이미지를 현장에서 직접 구현하세요.

스캔 결과에 따른 상세한 분석이 필요하시면 힐티 프로피스 탐지 및 페로스캔 맵 소프트웨어를 이용하세요.

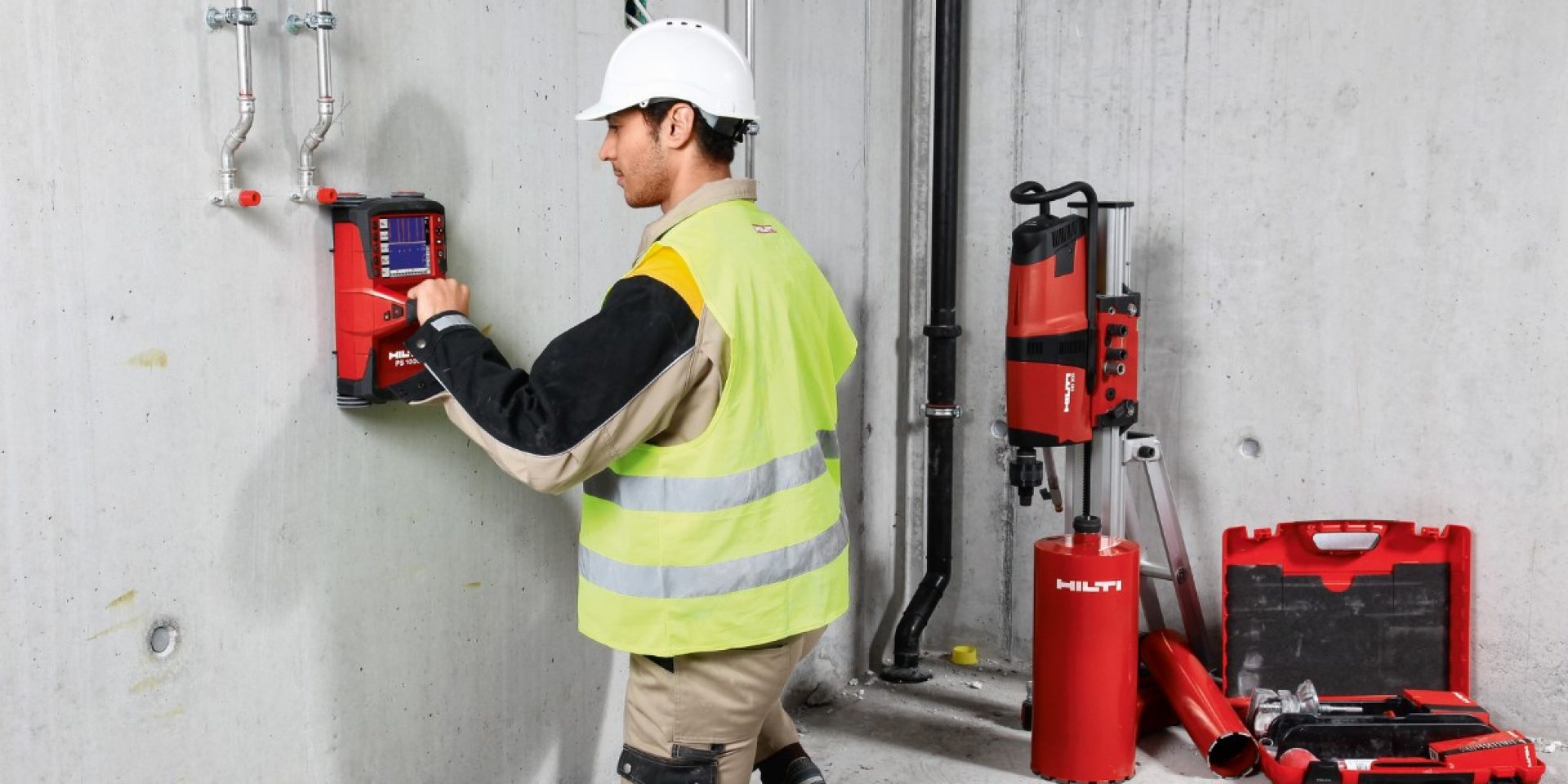

드릴링, 컷팅, 코어링 작업 전 매설물을 탐지하세요.

드릴링, 코어링, 컷팅, 제재 작업 이전에 매설된 파이프, 철근, 케이블 및 타 모재를 탐지하는 과정은 매우 중요합니다. 이는 훼손이나 충격으로 인한 수리 위험을 낮춥니다.

  • 철근 – 철근에 드릴링 작업을 할 경우, 콘크리트 피복을 훼손시키거나 공구와 드릴비트에도 악영향을 끼칩니다.
  • 포스트 텐션 강선(PT케이블) - PT케이블에 드릴 작업을 할 경우, 구조의 견고함과 건물의 안전성이 약화됩니다. 건물의 안전은 생명과 직결되기 때문에 강선이 두 부분으로 갈라지기라도 한다면 콘크리트 구조가 재해를 야기할 수 있습니다.
  • 전기 도관 (라이브 케이블)- 전선 내 드릴 작업을 할 경우, 전기 충격 및 부상을 입으며 심한 경우 작업자의 사망에까지 이를 수 있습니다.
  • 수도 – 수도관이나 물탱크에 드릴 작업시, 건물 내 누수 위험이 높아집니다.
  • 와이어 메쉬 – 철망이나 구조 빔, 앵커 및 타 매설물질 내 드릴링 시 경제적인 비용이 발생할 수 있습니다.

위와 같은 상황들을 힐티 탐지 시스템으로 방지하고 해결하세요.
