후설치 앵커링 시스템(Post-installed anchoring systems)은 구조적 및 비구조적 요소를 콘크리트 기초 재료에 부착하는 데 매우 일반적이고 비용 효율적인 방법입니다.

비구조적 요소, 예를 들어 화재 스프링클러 배관, 전기 배관 및 케이블 트레이, 난방·환기·공조(HVAC) 장비 및 덕트류 등은 후설치 앵커 고정에 특히 적합합니다.

많은 비구조적 요소들은 콘크리트 천장에 매달려 설치됩니다. 콘크리트 천장/바닥 시스템 중 많은 경우가 포스트텐션(Post-tension) 슬래브 또는 공동구조(중공) 콘크리트로 구성되어 있습니다. 이러한 콘크리트 천장/바닥 시스템에는 콘크리트 표면 하부에서 3/4인치 피복을 가진 프리스트레스 강재 케이블이 포함될 수 있습니다.

이는 시공자가 천장을 천공할 때 케이블 위치를 확인할 수 없기 때문에 후설치 앵커를 사용하여 항목을 부착하는 데 어려움을 줍니다.


ICC 평가 서비스(ICC Evaluation Service, ICC-ES)의 콘크리트 요소용 기계식 앵커에 대한 승인 기준(AC 193)은 최근 2017년 개정 이전까지, 유효 매립 깊이(hef)가 1-1/2인치 미만인 후설치 앵커의 시험 및 설계를 허용하지 않았습니다.

이제 AC 193에서는 평가 및 설계 매개변수에 약간의 수정을 거쳐 3/4인치에서 1-1/2인치까지의 매립 깊이를 허용하는 조항이 포함되었습니다.

Structure Magazine의 다음 기사에서는 AC 193에서 이루어진 개정 사항과 이것이 얕은 매립 앵커에 어떻게 적용될 수 있는지를 자세히 다루고 있습니다.



structure Magazine의 전체 기사를 확인해 보시기 바랍니다.

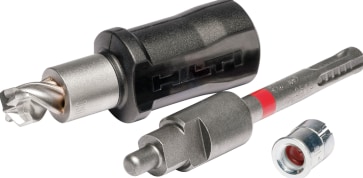

힐티(Hilti)는 AC193의 추가 규정을 충족하기 위해 Hilti HDI-P TZ 플러시 앵커를 특별히 개발하였습니다.

힐티는 ICC-ES ESR-4236을 취득했으며, 제품 기술 데이터 및 주문 정보가 포함된 기술 부속 문서와 더불어, 스프링클러 배관용 FM 및 UL 인증서도 제공하고 있습니다.

이러한 문서들은 힐티 온라인 제품 페이지에서 확인할 수 있으며, 제품 영상은 YouTube에서 보실 수 있습니다. 영상에서 확인할 수 있듯이, 힐티는 이 HDI-P TZ 플러시 앵커를 보다 신속하게 설치할 수 있도록 자동 세팅 툴(auto-setting tool)**을 개발했습니다.

얕은 매립 앵커 솔루션 설계를 지원하기 위해, 힐티는 업계 최고 수준의 설계 소프트웨어인 PROFIS Engineering을 제공합니다.

Hilti PROFIS Engineering은 콘크리트, 조적조, 콘크리트-메탈덱 복합 구조 기초재에 대한 앵커 설계를 위한 종합 설계 소프트웨어로, 다양한 하중 해석 엔진과 기초판(base plate) 해석 옵션을 포함합니다. 또한 PROFIS Engineering은 ACI 318 건축 구조기준, ACI 349 원자력 구조기준의 콘크리트 앵커리지 규정과 CSA A23.3 부록 D의 앵커리지 규정을 포함합니다.

PROFIS Engineering 소프트웨어에는 사용자 선택과 효율성을 크게 향상시키는 힐티만의 강력한 기능들이 다수 포함되어 있습니다.
